دو ٹکڑا فلینج بال والو: ساختی اصول، تنصیب کے قواعد اور اطلاق کی حدود

صنعتی سیال نظاموں میں سائٹ کی زیادہ تر ناکامیاں اور انتخاب کی غلطیاں والو کی خصوصیات کی سطحی تفہیم سے ہوتی ہیں۔ بہت سے انجینئرنگ پریکٹیشنرز دو ٹکڑے والے فلینج بال والوز کو عام آن آف اجزاء کے طور پر دیکھتے ہیں، ان کی ساختی تجارت کو نظر انداز کرتے ہوئے، دباؤ برداشت کرنے کی حدود اور موروثی تنصیب کی منطق کو نظر انداز کرتے ہیں۔ ایک پیس بال والوز کے مقابلے جس میں دباؤ کی مزاحمت کی کمی ہوتی ہے اور تھری پیس بال والوز کے ساتھ دو اعلیٰ دیکھ بھال کے توازن کے ساتھ بال بال والوز کی قیمتیں زیادہ ہوتی ہیں۔ عام صنعتی ایپلی کیشنز کے لیے ساختی طاقت، لاگت کی کارکردگی اور آپریشنل استحکام۔ تاہم، اس کا منفرد ساختی ڈیزائن واضح تنصیب کی حدود اور قابل اطلاق کام کے حالات کے ساتھ آتا ہے۔ زیادہ تر معاملات میں، عام نقائص جیسے لیکیج، جیمنگ اور والو کے جسم کو پہنچنے والے نقصانات مصنوعات کے معیار کے مسائل کی وجہ سے نہیں ہوتے ہیں، بلکہ غلط تنصیب اور کام کرنے کے غیر مماثل حالات کی وجہ سے ہوتے ہیں۔ یہ ساختی جوہر، عمودی اور افقی تنصیب کی منطق، معیاری آپریشن کے رہنما خطوط، ممنوعہ اطلاق کے منظرناموں اور اکثر پوچھے جانے والے سوالات سے دو ٹکڑے والے فلینج بال والوز کا گہرائی سے تجزیہ کرتا ہے، پائپ لائن ڈیزائن، فیلڈ کی تنصیب اور روزانہ کی دیکھ بھال کے لیے عملی اور پیشہ ورانہ حوالہ جات فراہم کرتا ہے۔

1. دو ٹکڑا فلینج بال والو کیا ہے؟

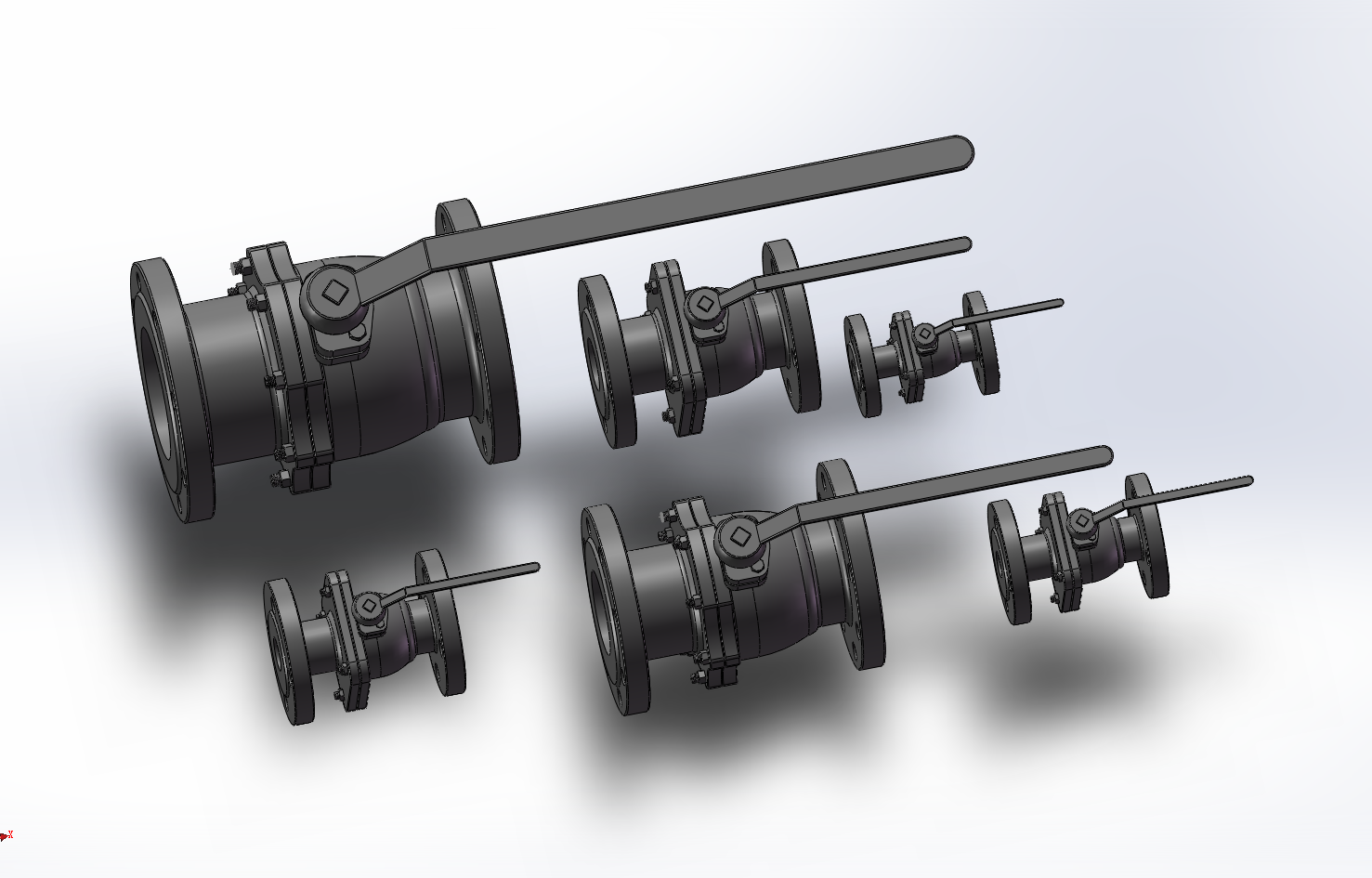

دو ٹکڑوں والے فلینج بال والو میں تقسیم شدہ دو سیکشن والو باڈی اور مربوط فلینج کنکشن ڈھانچہ شامل ہے۔ اسے ایک مین والو باڈی اور ایک بونٹ کے ذریعے اسمبل کیا جاتا ہے، اسے اعلیٰ طاقت والے بولٹ سے باندھا جاتا ہے، اور درست اندرونی اجزاء سے لیس ہوتا ہے جس میں بالز، والو سیٹیں اور اسٹیم سیلنگ اسمبلیاں شامل ہیں۔ ون پیس اور تھری پیس بال والوز کے درمیان درمیانی پوزیشن پر قبضہ کرتے ہوئے، یہ سول انجینئرنگ، لائٹ انڈسٹری، جنرل کیمیکل اور میونسپل فلوئڈ سسٹمز کے لیے مرکزی دھارے کے معیاری والو کے طور پر کام کرتا ہے۔ بہت سے انجینئر اپنے ساختی تجارت کے بارے میں گہرائی سے نہ سمجھنے کی وجہ سے تین قسم کے بال والوز کو الجھا دیتے ہیں۔ ون پیس بال والوز کم لاگت والے انٹیگرل کاسٹنگ ڈھانچے کے ساتھ ہوتے ہیں لیکن دباؤ کی محدود مزاحمت اور تقریباً کوئی دیکھ بھال نہیں ہوتی۔ تھری پیس بال والوز ان لائن جداگانہ اور اجزاء کی تبدیلی کو سپورٹ کرتے ہیں، جو کہ زیادہ مجموعی لاگت کے ساتھ کام کرنے والے سخت حالات کے لیے مثالی ہے۔ یہ اسپلٹ والوز کی قابل اعتماد تنگی اور ساختی سختی کو برقرار رکھتا ہے، انٹیگرل والوز کے دباؤ کی خرابی کو پورا کرتا ہے، اور تھری پیس والوز کے پیچیدہ ڈھانچے سے بچتا ہے۔ انجینئرنگ پوزیشننگ کے لحاظ سے، یہ انتہائی کام کرنے والے حالات کے لیے پیشہ ورانہ والو نہیں ہے، بلکہ زیادہ تر عام سیال نظاموں کے لیے ایک معیاری اور سستا حل ہے۔ یہ 90 ڈگری فوری سوئچنگ اور دو طرفہ سگ ماہی کی کارکردگی کے ساتھ ایک مکمل پورٹ فلو ڈیزائن کو اپناتا ہے۔ پانی، تیل، روایتی گیس اور کمزور corrosive میڈیا کے ساتھ ہم آہنگ، یہ PN16 سے PN40 تک پریشر کے درجات کا احاطہ کرتا ہے۔ مستحکم آپریشن اور کم ناکامی کی شرح کے ساتھ، یہ معیاری پائپ لائنوں کے لیے انتہائی موزوں ہے جن کے لیے طویل مدتی مسلسل آپریشن اور کبھی کبھار دیکھ بھال کی ضرورت ہوتی ہے۔

2. کیا دو ٹکڑوں والے فلینج بال والو کو عمودی طور پر نصب کیا جا سکتا ہے؟

دو ٹکڑوں کے فلینج بال والوز کی عمودی تنصیب طویل عرصے سے صنعتی تعمیرات میں ایک متنازعہ موضوع رہی ہے۔ عملی نتیجہ واضح ہے: کام کے حالات اور تنصیب کے طریقوں پر سخت پابندیوں کے ساتھ، عمودی تنصیب ممکن ہے لیکن عالمی طور پر قابل اطلاق نہیں ہے، جو سائٹ پر سب سے زیادہ نظر انداز کیے جانے والے نقصانات میں سے ایک ہے۔ کشش ثقل پر منحصر چیک والوز سے مختلف، دو ٹکڑوں والے بال والوز پہلے سے ٹائٹ بال سیٹنگ اور کھلی سیٹنگ پر انحصار کرتے ہیں۔ بند کرنا نظریاتی طور پر، افقی اور عمودی تنصیب دونوں ساختی طور پر قابل قبول ہیں۔ بہر حال، عمودی ماؤنٹنگ چھپے ہوئے خطرات کو بڑھا دیتی ہے جیسے کہ درمیانی تلچھٹ اور تنوں کے تناؤ کا انحراف، براہ راست سگ ماہی کے استحکام اور سروس کی زندگی کو نقصان پہنچاتا ہے۔ عمودی تنصیب صاف پانی، صاف پانی اور روایتی گیس بشمول عام درجہ حرارت اور کم دباؤ میں، آپریٹنگ استحکام پر کوئی اثر نہیں ڈالتے صاف میڈیا کے لیے بالکل کام کرتی ہے۔ تلچھٹ، ٹھوس ذرات، اعلی viscosity یا آسان crystallization پر مشتمل میڈیا کے لیے، عمودی تنصیب کی سفارش نہیں کی جاتی ہے۔ عمودی والو کی باڈی کے نچلے حصے میں نجاست مستقل طور پر جم جائے گی، درست والو سیٹ کی سطح کو پہننے سے اور گیند کو جام کرنے، مائیکرو لیکیج اور غیر ہموار سوئچنگ کا سبب بنیں گے — افقی طور پر نصب والوز میں شاذ و نادر ہی مسائل نظر آتے ہیں۔ اس کے علاوہ، عمودی تنصیب کے لیے ایک اٹوٹ اصول ہے: والو کو کبھی بھی نیچے کی طرف نہیں ہونا چاہیے۔ ہینڈ وہیل اور ایکچویٹرز کا سامنا اوپر کی طرف یا بغل میں ہونا چاہیے۔ نیچے کی طرف انسٹالیشن اسٹیم پیکنگ ایریا میں بقایا میڈیم اور نجاست کے جمع ہونے کا باعث بنتی ہے، جس سے بتدریج سنکنرن، بیرونی رساو اور ناقابل مرمت پوشیدہ خطرات پیدا ہوتے ہیں۔

3. دو ٹکڑوں کے فلینج بال والوز کے لیے بنیادی تنصیب کے رہنما خطوط

80% سے زیادہ لیٹ اسٹیج والو کی ناکامی کا نتیجہ معیار کے نقائص کی بجائے غیر معیاری تنصیب سے ہوتا ہے۔ پیشہ ورانہ تنصیب صرف بولٹ کے سوراخوں اور پیچ کو باندھنے کے بجائے پائپ لائن کے دباؤ کو ختم کرنے، انحراف اور درمیانے اثرات کے خطرات کو ختم کرنے پر مرکوز ہے۔ ذیل میں فیلڈ سے تصدیق شدہ کور آپریشن کے رہنما خطوط ہیں۔

3.1 پوشیدہ رگڑ سے بچنے کے لیے پائپ لائن سے پہلے کا علاج

ویلڈنگ سلیگ، زنگ، کاٹنے والے ملبے اور دیگر سخت ذرات کو ہٹانے کے لیے تنصیب سے پہلے پوری پائپ لائن کو اچھی طرح صاف اور فلش کریں۔ دو ٹکڑوں والے بال والوز کی والو سیٹ اعلی صحت سے متعلق آئینے کی سگ ماہی کی ساخت کو اپناتی ہے۔ چھوٹی سخت نجاست ناقابل واپسی خروںچ اور مستقل مائیکرو رساو کا سبب بنے گی، جو کہ نئے والوز کی قلیل مدتی ناکامی کی بنیادی وجہ ہے۔

3.2 زیرو سٹریس فلینج الائنمنٹ

فلینج کے سوراخوں کو سیدھ میں کرنے کے لیے پائپ لائنوں کو کبھی بھی زبردستی نہ کھینچیں یا نچوڑیں۔ سخت دو ٹکڑا والو جسم جبری دباؤ کے تحت مائکرو اخترتی کا شکار ہے۔ جب سسٹم کے دباؤ میں اتار چڑھاؤ آتا ہے، تو خراب شدہ والو باڈی کو سیل کرنے میں ناکامی یا یہاں تک کہ کریکنگ کا سامنا کرنا پڑے گا۔ یکساں دباؤ کی تقسیم کے لیے فلینج کی سطحوں کی قدرتی فٹنگ اور سینٹرڈ گسکیٹ کی جگہ کو یقینی بنائیں۔

3.3 اختراعی اور بتدریج بولٹ کو سخت کرنا

فلینج بولٹس کو ایک ساتھ مکمل طور پر سخت کرنے کے بجائے ترچھے اور متعدد مراحل میں باندھیں۔ غیر متناسب کمپریشن گیسکٹ کے غیر متوازن تناؤ اور مائیکرو فلینج کی خرابی کا سبب بنتا ہے، جس سے سائٹ پر ایک عام مسئلہ پیدا ہوتا ہے: کم دباؤ میں کوئی رساو نہیں لیکن زیادہ دباؤ میں واضح رساو۔

3.4 تنصیب کے بعد فل اسٹروک پریشر ٹیسٹ

تنصیب کے فوراً بعد والو کو باقاعدہ آپریشن میں نہ ڈالیں۔ مکمل طور پر کھلی اور مکمل طور پر بند دونوں حالتوں میں دباؤ کے ٹیسٹ کروائیں تاکہ سگ ماہی کی کارکردگی کی تصدیق کی جا سکے اور جمنگ یا تناؤ کی وجہ سے پھنسے ہوئے نقائص کی جانچ پڑتال کریں، ممکنہ خطرات کو پیشگی سے ختم کریں۔

3.5 کافی آپریشن اور مینٹیننس کی جگہ محفوظ کریں۔

والو تنوں، ہینڈ وہیلز اور الیکٹرک یا نیومیٹک ایکچیوٹرز کے ارد گرد کافی کلیئرنس محفوظ رکھیں۔ مسدود جگہ روزانہ سوئچنگ آپریشن اور بعد میں معمول کی دیکھ بھال میں رکاوٹ بنے گی۔

4. سختی سے منع شدہ تنصیب کے منظرنامے۔

جب کہ دو ٹکڑے والے فلینج بال والوز آفاقی استحکام اور لاگت کے فوائد کی خصوصیت رکھتے ہیں، ان میں موروثی ساختی حدود ہیں۔ مخصوص حالات میں غلط استعمال ناقابل واپسی لباس اور ممکنہ حفاظتی خطرات کا باعث بنے گا، جو کہ واضح انجینئرنگ ممنوع ہیں۔

4.1 مسلسل پیداواری لائنیں جن کے لیے بار بار دیکھ بھال کی ضرورت ہوتی ہے۔

دو ٹکڑوں کا بولڈ ڈھانچہ اندرونی پہننے والے حصوں کی ان لائن تبدیلی کی حمایت نہیں کرسکتا ہے۔ والو کی سیٹیں یا سیل ختم ہونے کے بعد، پورا والو ہٹا دینا چاہیے اور دیکھ بھال کے لیے پائپ لائن کو منقطع کر دینا چاہیے۔ یہ 24 گھنٹے مسلسل پیداواری منظرناموں پر لاگو نہیں ہوتا ہے جس میں باقاعدگی سے صفائی اور حصے کی تبدیلی کی ضرورت ہوتی ہے، جہاں تھری پیس بال والوز واحد قابل عمل آپشن ہیں۔

4.2 ذرات، کرسٹل لائن یا ہائی وسکوسیٹی میڈیا کے ساتھ کام کرنے کے حالات

تھری پیس والوز کے برعکس جو تیزی سے جدا کرنے اور صفائی کی حمایت کرتے ہیں، اندرونی ذخائر کو صاف کرنے کے لیے دو ٹکڑوں والے والوز کو آسانی سے جدا نہیں کیا جا سکتا۔ ناپاک میڈیا کے ساتھ طویل مدتی آپریشن مسلسل سگ ماہی کی سطح کو کھرچنے اور گیند کو جام کرنے کا سبب بنے گا، جس سے ناکامی کے امکانات میں تیزی سے اضافہ ہوگا۔

4.3 شدید پانی کے ہتھوڑے اور بار بار دباؤ کے اتار چڑھاو کے ساتھ پائپ لائنز

انٹیگرل والوز اور ری انفورسڈ تھری پیس والوز کے مقابلے میں دو ٹکڑوں کی تقسیم کی ساخت میں کم اثر مزاحمت ہوتی ہے۔ بار بار پانی کے ہتھوڑے کے اثرات اور دباؤ میں سخت تبدیلیاں باندھنے والے بولٹ کو ڈھیلی کر دے گی اور سگ ماہی سے پہلے کی سختی کو کم کر دے گی، جس کے نتیجے میں مسلسل درمیانے درجے کا رساو ہو گا۔

4.4 طویل مدتی تھروٹلنگ ریگولیشن

دو ٹکڑے والے فلینج بال والوز کو تھروٹلنگ سروس کے بجائے آن آف کنٹرول کے لیے سختی سے ڈیزائن کیا گیا ہے۔ طویل مدتی آدھا کھلا آپریشن والو سیٹ پر تیز رفتار میڈیم سکورنگ کا سبب بنے گا، تیزی سے آئینے کی سیلنگ پرت کو پہن کر ناقابل واپسی رساو کا باعث بنے گا۔ یہ صرف فوری بہاؤ ایڈجسٹمنٹ کی اجازت دیتا ہے، مسلسل تھروٹلنگ کی نہیں۔

4.5 دھماکہ پروف منظرناموں میں غیر معیاری تنصیب

آتش گیر اور دھماکہ خیز میڈیا کے لیے، جامد خاتمے کے آلات کو چھوڑنا یا تنوں کو نیچے کی طرف نصب کرنا جامد جمع اور درمیانے درجے کے جمع ہونے کا سبب بنے گا، جس سے شدید دھماکے اور آگ کے خطرات پیدا ہوں گے۔5۔ دو ٹکڑوں کے بارے میں اکثر پوچھے گئے سوالات

5. دو ٹکڑوں کے فلینج بال والو کی تنصیب کے بارے میں اکثر پوچھے جانے والے سوالات

Q1: کون سا تنصیب کا طریقہ طویل خدمت زندگی فراہم کرتا ہے، عمودی یا افقی؟

بغیر کسی نجاست کے صاف میڈیا کے لیے، تنصیب کی کرنسی سروس کی زندگی پر بہت کم اثر ڈالتی ہے۔ تلچھٹ کا شکار میڈیا کے لیے، افقی تنصیب کہیں زیادہ مستحکم ہے۔ یہ مؤثر طریقے سے اندرونی ناپاکی کے جمع ہونے سے بچتا ہے اور سیلنگ سطح کے لباس کو کم کرتا ہے، جس سے یہ پیچیدہ کام کرنے والے حالات کے لیے ترجیحی حل ہے۔

Q2: والوز صرف ہائی پریشر میں کیوں لیک ہوتے ہیں لیکن انسٹالیشن کے بعد کم پریشر میں نہیں ہوتے؟

اس طرح کی 90% سے زیادہ ناکامیاں بولٹ کے ناہموار سختی، گسکیٹ آفسیٹ اور غیر ریلیز شدہ پائپ لائن تناؤ کی وجہ سے ہوتی ہیں۔ ساختی انحراف کم دباؤ میں غیر معمولی ہوتے ہیں لیکن زیادہ دباؤ کے تحت بڑھ جاتے ہیں، جس کی وجہ سے سیلنگ کی ناکامی ہوتی ہے۔ بولٹ کو ترچھی طور پر دوبارہ باندھ کر اور پائپ لائن کے دباؤ کو ختم کرکے مسئلہ حل کیا جا سکتا ہے۔

Q3: کیا دو ٹکڑے والے فلینج بال والوز خودکار ایکچیوٹرز سے مل سکتے ہیں؟

جی ہاں معیاری ہائی پلیٹ فارم ٹو پیس فلانج بال والوز الیکٹرک اور نیومیٹک ایکچویٹرز کے ساتھ مکمل طور پر ہم آہنگ ہیں۔ وہ ریموٹ آٹومیٹک کنٹرول کی حمایت کرتے ہیں اور خودکار سیال پائپ لائنوں کے لیے سرمایہ کاری مؤثر اختیارات ہیں۔

Q4: نئے نصب والوز کے جام ہونے کی کیا وجہ ہے؟

عام وجوہات میں پائپ لائن کی نجاستوں سے سطح کے خروںچوں کو سیل کرنا، جبری فلینج کی سیدھ میں ہونے والی مائیکرو ڈیفارمیشن، اور پریشر ریلیف ٹرائل آپریشن کی کمی شامل ہیں۔ یہ مصنوعات کے معیار کے مسائل کے بجائے تنصیب کی عام غلطیاں ہیں۔

Q5: دو ٹکڑے اور تین ٹکڑوں کے فلینج بال والوز کے درمیان انتخاب کیسے کریں؟

کم دیکھ بھال کی فریکوئنسی اور لاگت پر قابو پانے کے مطالبات کے ساتھ روایتی کام کرنے کے حالات کے لیے دو ٹکڑوں والے بال والوز کا انتخاب کریں۔ سخت سنکنرن ماحول، آسانی سے خراب میڈیا اور مسلسل پروڈکشن سسٹم کے لیے تھری پیس بال والوز کا انتخاب کریں جو ان لائن مینٹیننس کی ضرورت ہوتی ہے۔ دونوں کے درمیان کوئی مطلق برتری نہیں ہے - صرف منظر نامے پر مبنی مناسبیت۔

نتیجہ

دو ٹکڑوں والے فلینج بال والوز کی بنیادی انجینئرنگ قدر زیادہ تر عام صنعتی سیال منظرناموں میں ان کی بہترین موافقت میں مضمر ہے۔ مستحکم ساخت، پختہ کارکردگی اور قابل کنٹرول اخراجات کے ساتھ، یہ جدید صنعتی پائپ لائنوں کے بنیادی اور بنیادی اجزاء بن چکے ہیں۔ زیادہ تر والو کی ناکامیوں کی وجہ کام کی حالت میں مماثلت اور غیر معیاری تنصیب ہے، بجائے اس کے کہ مصنوع کے موروثی نقائص ہوں۔ اس کی ساختی تجارت، تنصیب کی حدود اور اطلاق کی ممنوعات کی مکمل تفہیم انجینئروں کو تنصیب کی دقیانوسی غلطیوں سے بچنے، طویل مدتی آپریشنل استحکام کو زیادہ سے زیادہ، مجموعی دیکھ بھال کے حقیقی اخراجات کو کم کرنے اور صنعتی آپریشن کے حتمی اخراجات کو کم کرنے میں مدد کرتا ہے۔ نظام
