GOST 12820-80 Flange

ہمارا GOST 12820-80 Flange دو بنیادی GOST معیاری نظاموں کی بنیاد پر تیار کیا گیا ہے، جو ایک مکمل تکنیکی نظام کی تشکیل کرتا ہے جو روایتی روسی اور اگلی نسل کی پائپ لائن کی خصوصیات دونوں کے ساتھ مطابقت رکھتا ہے:

1. GOST 12820-80: ایک کلاسک معیار خاص طور پر درمیانے اور کم دباؤ والے اسٹیل سلپ آن فلینجز کے لیے، PN 0.1–2.5MPa، DN10–1600 کے لیے موزوں، بنیادی طور پر RF/FF سیل کرنے والی سطحوں سے لیس، روایتی میونسپل اور عام صنعتی پائپ لائنوں میں وسیع پیمانے پر استعمال ہوتا ہے۔

2. GOST 33259-2015: پرانے معیار کی جگہ لے کر ایک نیا یونیورسل ماسٹر اسٹینڈرڈ، تمام پریشر ریٹنگز (PN1–250) اور تمام فلینج اقسام بشمول سلپ آن، ویلڈ نیک، لوز فلینج، اور بلائنڈ فلینج، ہائی پریشر اور متنوع منصوبوں کی ضروریات کو پورا کرتا ہے۔

بنیادی پروڈکٹ پیرامیٹرز

1. پریشر اور قطر کی حد

- برائے نام دباؤ (PN): 6 درجے (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), 0.1 سے 2.5 MPa تک آپریٹنگ حالات کا احاطہ کرتے ہیں۔

- برائے نام قطر (DN): DN10–1600 (½"–64")، مرکزی دھارے کی صنعتی پائپنگ کی تفصیلات سے مماثل۔

2. سگ ماہی کی سطح کی قسم

- معیاری قسم: آر ایف (اُٹھا ہوا چہرہ، ٹائپ 02) واٹر لائن کے ساتھ، کھردری Ra≤3.2μm؛ FF (فلیٹ چہرہ، قسم 01) فلینج ہوائی جہاز کے ساتھ فلش کریں۔

- اختیاری اقسام: MFM (اُٹھا ہوا چہرہ)، TG (زبان اور نالی)، ہائی پریشر/ سنکنرن ماحول کے لیے موزوں۔

3. مواد کا انتخاب

GOST 12816-80 معیار کے مطابق، مرکزی دھارے کے روسی معیارات اور بین الاقوامی مساوی مواد کا استعمال کرتا ہے:

- سٹینلیس سٹیل: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- کاربن اسٹیل: St20، St35؛ کم مرکب سٹیل: 16Mn.

پیداوار اور کوالٹی اشورینس

1. پروڈکشن کنٹرول

- جہتی درستگی، بشمول بیرونی قطر، اندرونی قطر، بولٹ ہول سینٹر کا فاصلہ، موٹائی، اور سطح کی سگ ماہی کی اونچائی، معیاری میزوں پر سختی سے عمل کرتی ہے۔

- اعلی درجے کی CNC مشینی اور فورجنگ کے عمل مستحکم مصنوعات کی کارکردگی اور اعلی مستقل مزاجی کو یقینی بناتے ہیں۔

2. معیار کا معائنہ

- مکمل آئٹم کا معائنہ: بصری معائنہ، جہتی پیمائش، اور 1.5 گنا برائے نام پریشر ہائیڈرو سٹیٹک ٹیسٹ؛

- مکمل سرٹیفیکیشن: GOST میٹریل سرٹیفکیٹ، EAC سرٹیفیکیشن، اور کوالٹی معائنہ رپورٹ ہر بیچ کے لیے فراہم کی جاتی ہے۔

فلینج کی قسم کا احاطہ:

1. 01: فلیٹ فیس فلینج (PL, GOST 12820-80 بنیادی قسم)

2. 02: ساکٹ فلینج (SO)

3. 03: لوز فلینج (LJ)

4. 04: لوز بٹ فلینج (LJ)

5. 05: بٹ فلینج (WN، GOST 12821-80 کے مطابق)

6. 06: بلائنڈ فلینج (BL)

حسب ضرورت اور معاون خدمات:

1. غیر معیاری حسب ضرورت: سائز، مواد، اور سگ ماہی کی سطح پراجیکٹ ڈرائنگ کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے؛

2. ون اسٹاپ سپلائی: مماثل GOST فاسٹنرز اور سیل فراہم کرتا ہے، خریداری کے عمل کو آسان بناتا ہے اور مطابقت کو یقینی بناتا ہے۔

3. مارکیٹ موافقت: مصنوعات روسی اور CIS مارکیٹ کے معیارات کی مکمل تعمیل کرتی ہیں، جو طویل مدتی منصوبوں اور غیر ملکی تجارتی تعاون کے لیے موزوں ہیں۔

DIYE VALVE GOST 12820-80 Flange پیشہ ورانہ مینوفیکچرنگ، معیاری تعمیل، اور قابل اعتماد معیار کو یکجا کرتا ہے، جو اسے روسی، CIS، اور وسطی ایشیائی مارکیٹوں میں کم اور درمیانے دباؤ والی پائپ لائن کنکشن کے لیے ترجیحی پروڈکٹ بناتا ہے۔ ہم اپنے عالمی شراکت داروں کو مستحکم سپلائی اور تکنیکی مدد فراہم کرتے ہوئے سب سے پہلے معیار اور گاہک کے اصولوں پر عمل پیرا ہیں۔

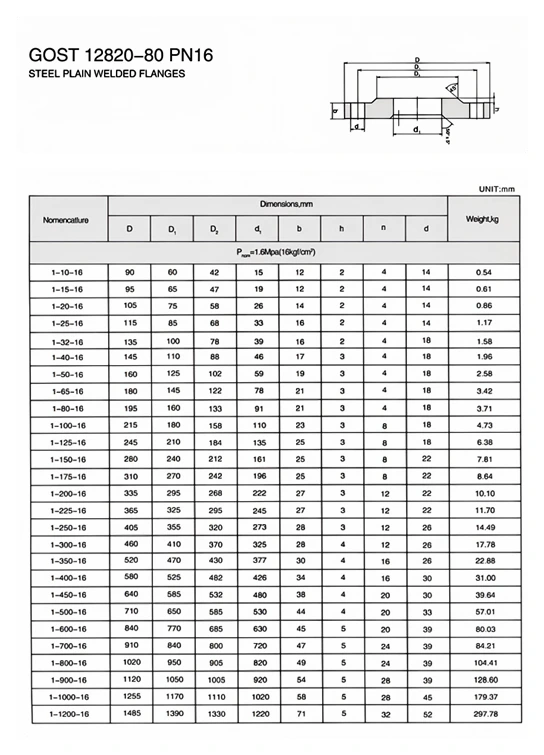

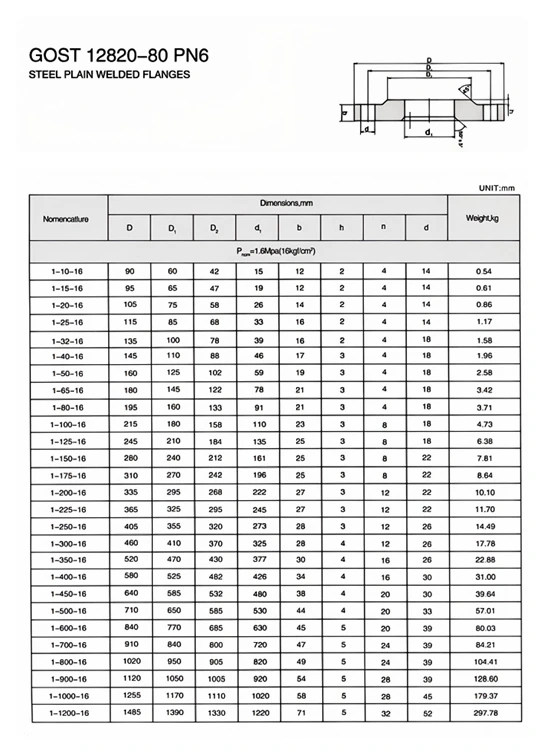

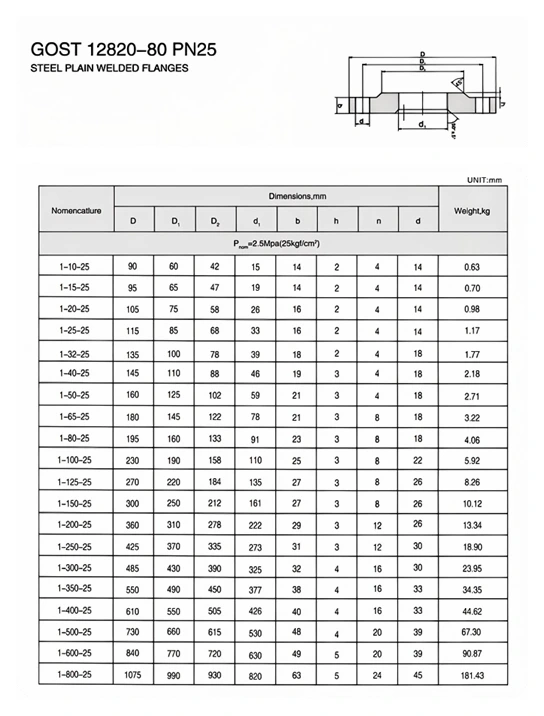

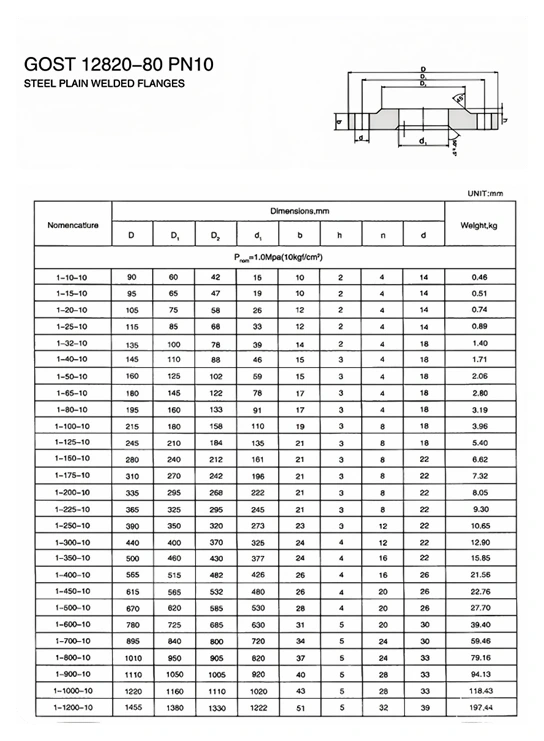

تکنیکی وضاحتیں

اکثر پوچھے گئے سوالات

سوال: GOST 12820-80 Flanges کے لیے عام بنیادی معیار کیا ہیں؟

A: GOST 12820-80 ایک کلاسک پرانا معیار ہے، جو درمیانے اور کم دباؤ والے اسٹیل سلپ آن فلینجز میں مہارت رکھتا ہے۔ GOST 33259-2015 جنرل ماسٹر اسٹینڈرڈ کا ایک نیا ورژن ہے، جو پرانے سسٹم کو مکمل طور پر تبدیل کرتا ہے، تمام پریشر لیولز اور تمام قسم کے فلینجز کا احاطہ کرتا ہے، اور جدید روسی انٹرپرائزز اور EAC سرٹیفیکیشن پروجیکٹس کے ساتھ ڈاکنگ کرتا ہے۔

سوال: کیا دونوں معیارات کو ایک دوسرے کے ساتھ تبدیل اور ڈوک کیا جا سکتا ہے؟

A: روایتی سائز مطابقت رکھتے ہیں، لیکن ہائی پریشر، سیلنگ کی سطح، دیوار کی موٹائی اور بولٹ کے پیرامیٹرز کے لیے، GOST 33259-2015 غالب ہوگا۔ GOST 12820-80 کو پرانے آلات کی دیکھ بھال کے لیے استعمال کیا جا سکتا ہے، اور 2015 کے نئے معیار کو نئے تعمیراتی منصوبوں کے لیے لاگو کیا جانا چاہیے۔

سوال: GOST سلپ آن فلینجز اور ویلڈ نیک فلینجز کے درمیان انتخاب کیسے کریں؟

A: GOST 12820-80 سلپ آن فلینجز عام درجہ حرارت، درمیانے اور کم دباؤ، عام پانی کی فراہمی اور نکاسی/عمل کی پائپ لائنوں کے لیے موزوں ہیں۔ GOST 33259-2015 ویلڈ نیک فلینجز اعلی درجہ حرارت اور ہائی پریشر مزاحم، اینٹی وائبریشن ہیں، اور تیل اور گیس، کیمیائی صنعت، مین سٹیم اور دیگر ہائی رسک پائپ لائنوں کے لیے استعمال ہوتے ہیں۔

سوال: GOST 12820-80 Flanges کی عام سگ ماہی کی سطح کی اقسام کیا ہیں؟

A: RF (اُٹھا ہوا چہرہ، سب سے زیادہ استعمال ہونے والا)، FF (فلیٹ چہرہ)، MFM (مرد خواتین کا چہرہ)، TG (زبان اور نالی کا چہرہ)، RJ (رنگ جوائنٹ فیس، نئے معیار کی اعلیٰ ترین ترتیب، اعلی درجہ حرارت اور ہائی پریشر میٹل سیلنگ کے لیے وقف)۔

سوال: GOST 12820-80 Flanges کے ساتھ کون سی پائپ لائنز اور بولٹ مماثل ہیں؟

A: یہ GOST معیاری سٹیل کے پائپوں اور GOST خصوصی بولٹ اور گری دار میوے کے ساتھ مماثل ہے۔ گاسکیٹ کا انتخاب GOST معیاری ربڑ کی گسکیٹ، سرپل زخم کی گسکیٹ اور دھاتی رنگ کی گسکیٹ سے کیا گیا ہے۔ ملاپ کا مکمل سیٹ رساو کو روکتا ہے۔
