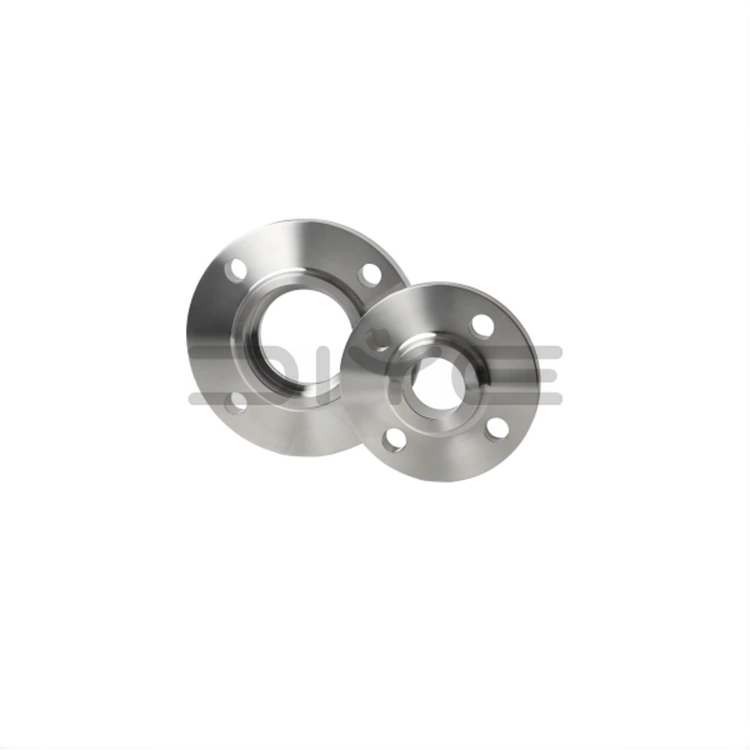

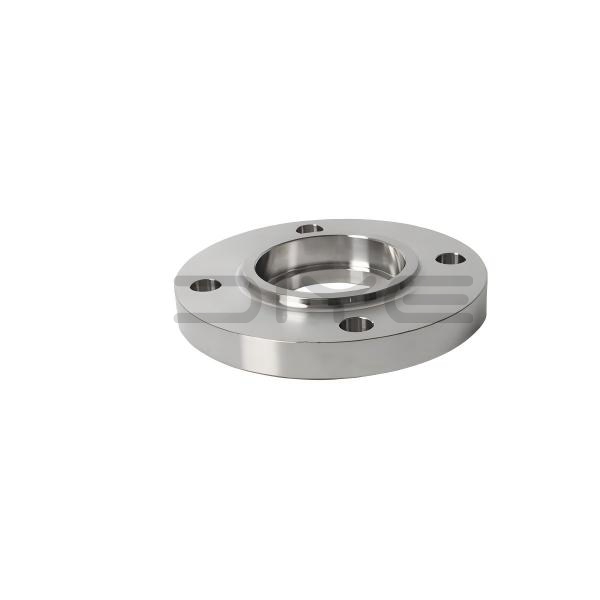

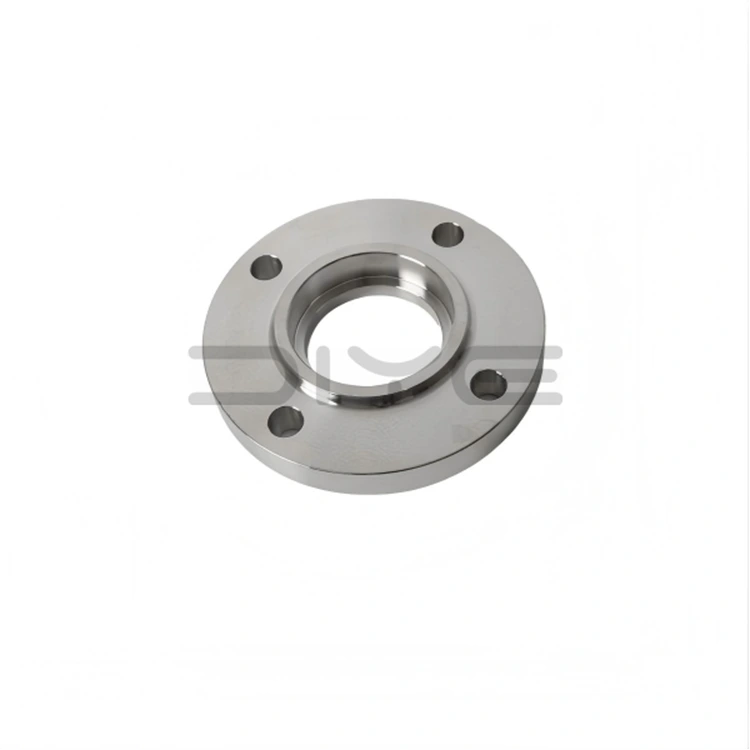

ساکٹ ویلڈنگ فلانج

ساکٹ ویلڈنگ فلینج ایک گردن والا جعلی فلینج ہوتا ہے جس کے ایک سرے پر اندرونی ساکٹ کی نالی ہوتی ہے۔ تنصیب کے دوران، سٹیل کے پائپ کو ساکٹ میں داخل کیا جاتا ہے اور اسے بیرونی فلیٹ ویلڈ سے محفوظ کیا جاتا ہے، جس سے پائپ کے سرے کو بیلنے یا بٹ ویلڈ بیکنگ پلیٹ استعمال کرنے کی ضرورت ختم ہو جاتی ہے۔ مصنوعات بنیادی طور پر ASME B16.5 معیارات کے مطابق تیار کی جاتی ہیں، جو کلاس 150 سے کلاس 2500 تک دباؤ کی درجہ بندیوں کا احاطہ کرتی ہیں، جو انہیں چھوٹے قطر، ہائی پریشر پائپنگ سسٹمز کے لیے ترجیحی علیحدہ کنکشن بناتی ہیں۔

معیاری سگ ماہی کی سطح کی اقسام

1. RF (اُٹھا ہوا چہرہ): صنعت کی مرکزی دھارے کی قسم، سرپل زخم کی گسکیٹ اور PTFE گاسکیٹ کے ساتھ مطابقت رکھتی ہے، عام آپریٹنگ حالات کے لیے موزوں ہے۔

2. آر جے (رنگ جوائنٹ): انتہائی اعلی درجہ حرارت اور ہائی پریشر کی حالتوں کے لیے ڈیزائن کیا گیا، دھاتی رنگ کی گسکیٹ کے ساتھ ہم آہنگ۔

3. MFM (مماثل چہرہ): گسکیٹ کے کٹاؤ اور کمپریشن کو روکتا ہے، سخت حالات میں سگ ماہی کے استحکام کو بہتر بناتا ہے۔

کام کرنے کا اصول اور ویلڈنگ کا عمل

1. پائپ داخل کرنا: پائپ کو ساکٹ میں داخل کریں جب تک کہ یہ اندرونی قدم سے رابطہ نہ کرے، پھر تھوڑا سا پیچھے ہٹیں تاکہ تھرمل ایکسپینشن کلیئرنس کی اجازت دی جاسکے۔

2. فلیٹ ویلڈنگ: پائپ کی بیرونی دیوار اور فلینج کی گردن کے سنگم پر مسلسل بیرونی فلیٹ ویلڈز انجام دیں۔

3. سگ ماہی اور تناؤ سے نجات: ویلڈ ساختی تعین اور سگ ماہی فراہم کرتا ہے۔ اندرونی کلیئرنس تھرمل توسیع کو جذب کرتی ہے، ویلڈ کریکنگ کو روکتی ہے۔

4. غیر تباہ کن جانچ: اہم چھوٹے قطر کے نظاموں کی صحت سے متعلق سگ ماہی کی کارکردگی کو یقینی بنانے کے لیے ویلڈ کو PT پینیٹریشن ٹیسٹنگ کا نشانہ بنایا جا سکتا ہے۔

بنیادی ساختی فوائد

1. سیلف سینٹرنگ ساکٹ ویلڈنگ فلینج: بلٹ ان ساکٹ ویلڈنگ فلینج خودکار پائپ کی سیدھ کو قابل بناتا ہے، تنصیب کو آسان بناتا ہے اور اعلی ہم آہنگی کو یقینی بناتا ہے۔

2. انٹیگرل جعلی ڈھانچہ: ایک ٹکڑا جعلی گردن کا ڈیزائن بہترین سختی اور مستحکم دباؤ کی مزاحمت فراہم کرتا ہے۔

3. موثر اور آسان ویلڈنگ: صرف بیرونی فلیٹ ویلڈز کی ضرورت ہوتی ہے، جس سے تیزی سے تعمیر ممکن ہوتی ہے اور مکمل دخول ویلڈنگ کی ضرورت ختم ہوتی ہے۔

4. تھرمل اسٹریس پروٹیکشن: اعلی درجہ حرارت والے تھرمل اسٹریس کو چھوڑنے اور جوڑوں کی ناکامی کو روکنے کے لیے پائپ کے نچلے حصے میں توسیع کا ایک وقفہ فراہم کیا جاتا ہے۔

نردجیکرن اور مواد کے اختیارات

1. معیاری سائز: بنیادی طور پر DN15–DN50 (NPS 1/2″–2″)، چھوٹے قطر کے ہائی پریشر سسٹمز کے لیے موزوں ہے۔

2. پریشر کی درجہ بندی: عام طور پر استعمال ہونے والی وضاحتیں کلاس 300/600 اور اس سے اوپر کی ہیں، جو درمیانے اور زیادہ دباؤ والے حالات کے لیے موزوں ہیں۔

3. مواد کی اقسام: ASTM A105 کاربن سٹیل، 304/316L سٹینلیس سٹیل، الائے سٹیل، اور کم درجہ حرارت والے جعلی سٹیل میں دستیاب ہے۔

درخواست کے منظرنامے اور خدمت کی صلاحیتیں۔

DIYE VALVE ساکٹ ویلڈنگ Flanges بڑے پیمانے پر تیل اور گیس، کیمیائی، بجلی کی پیداوار، اور بین الاقوامی انجینئرنگ منصوبوں میں استعمال ہوتے ہیں. ہم اسٹاک میں معیاری سائز کے ساتھ ساتھ غیر معیاری سائز اور خصوصی مواد کے لیے مکمل طور پر حسب ضرورت حل پیش کرتے ہیں۔ ہر پروڈکٹ کے ساتھ اصل مینوفیکچرر کی کوالٹی انسپکشن رپورٹ، میٹریل سرٹیفکیٹ، خامیوں کا پتہ لگانے والے ڈیٹا، اور برآمدی دستاویزات کے مکمل سیٹ کے ساتھ دنیا بھر میں مختلف پروجیکٹس کی ضروریات کی مکمل تعمیل کو یقینی بنایا جاتا ہے۔

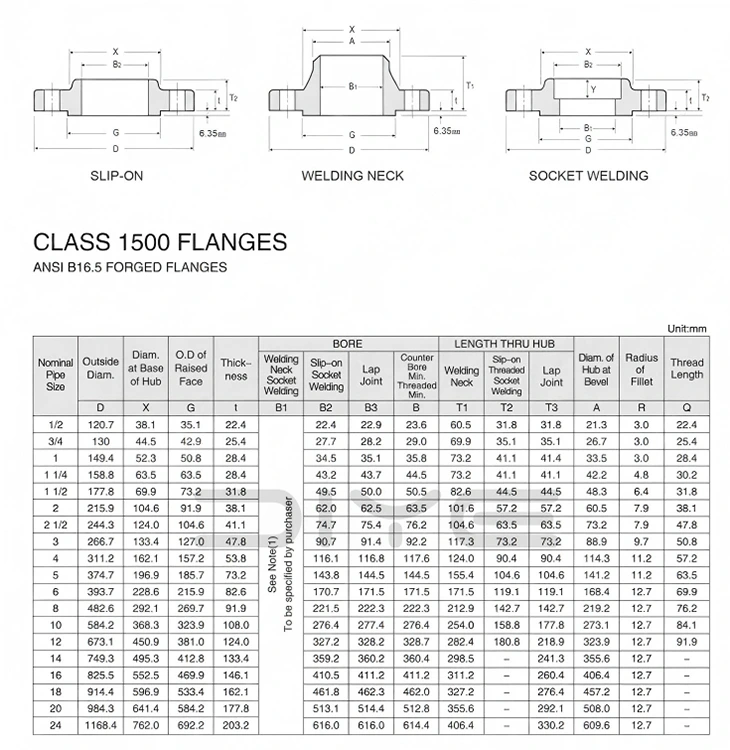

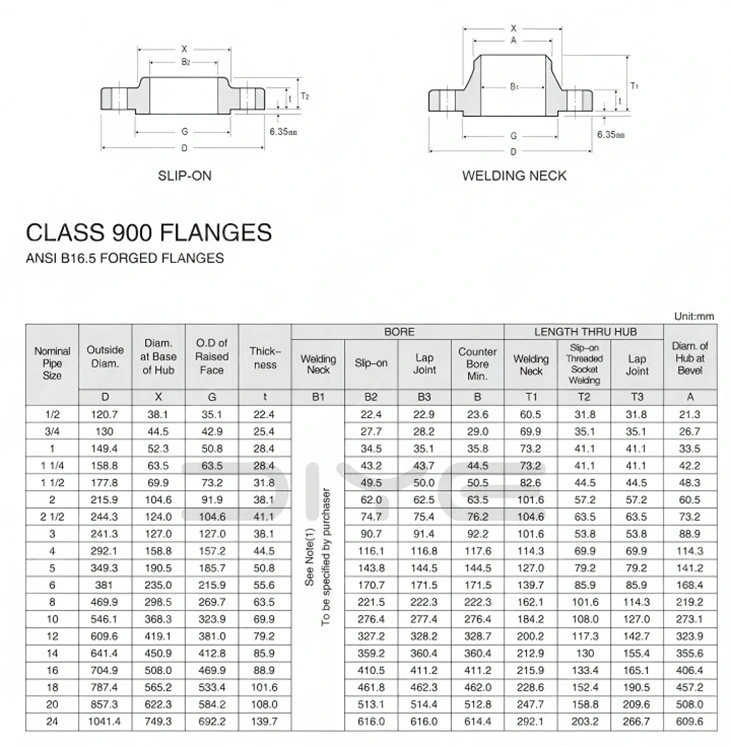

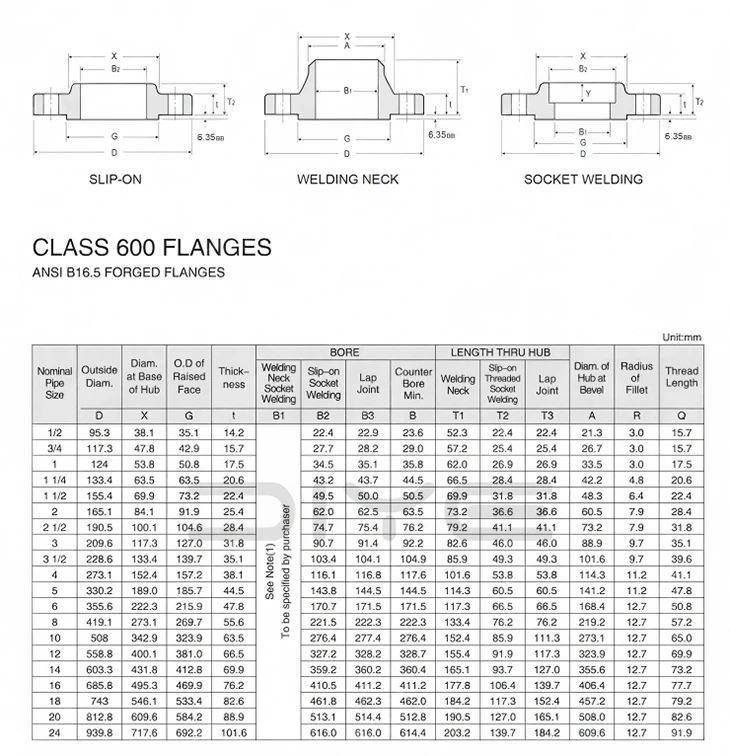

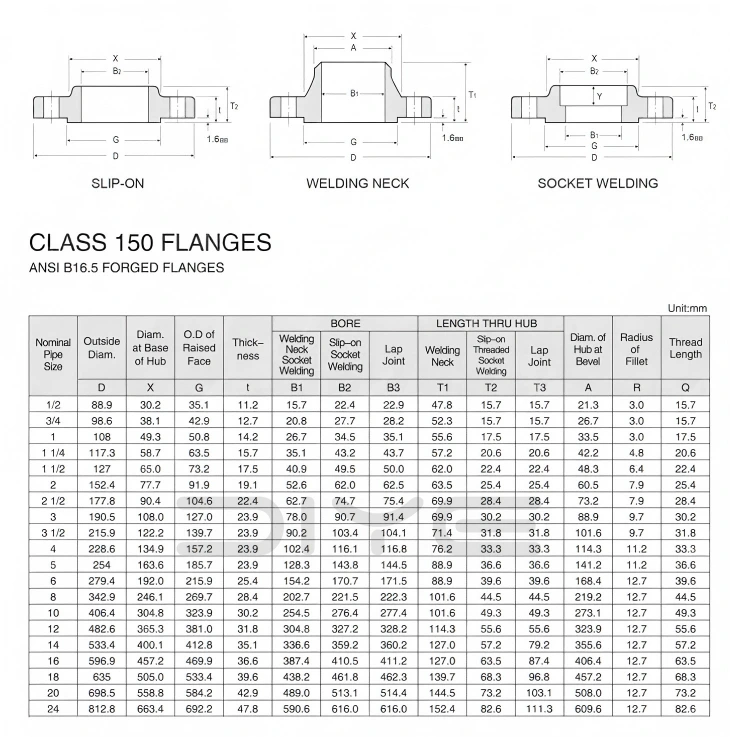

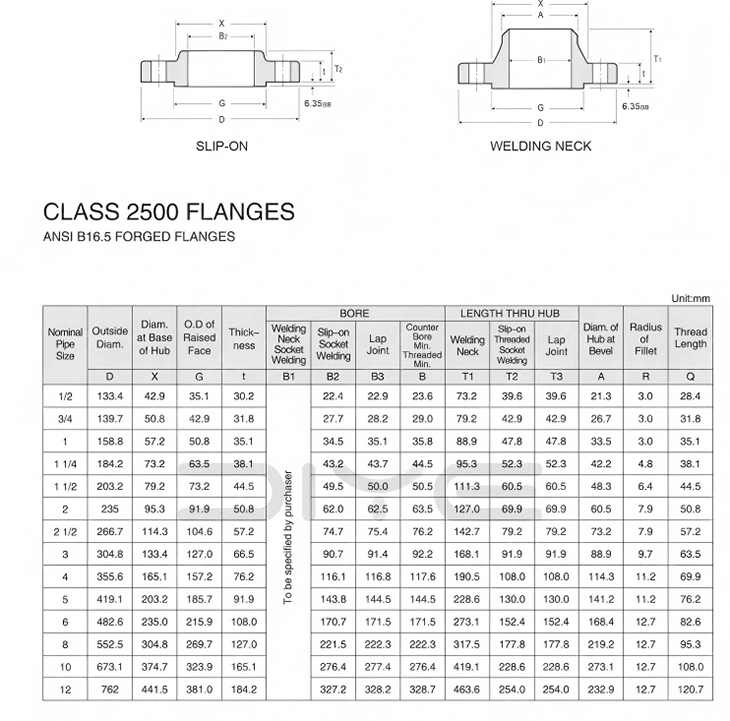

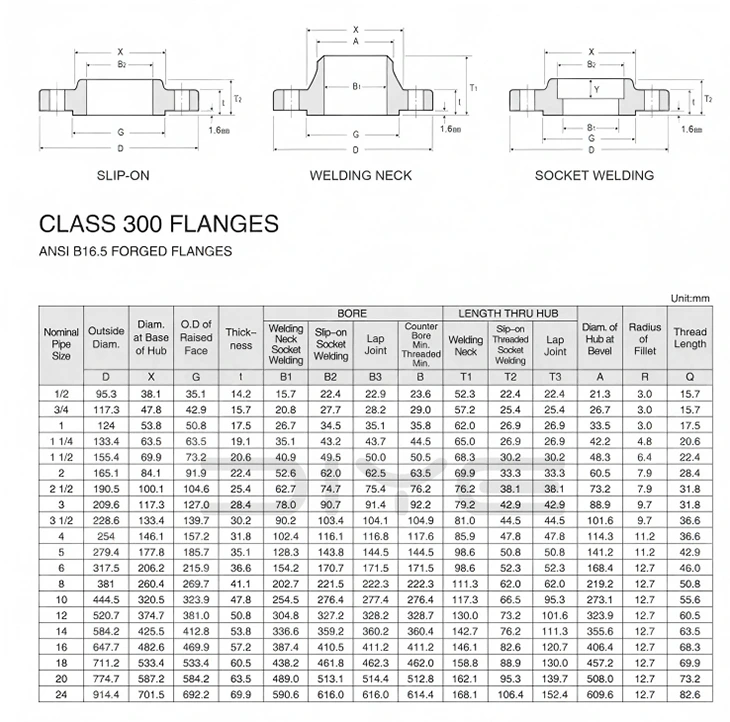

تکنیکی پیرامیٹرز
