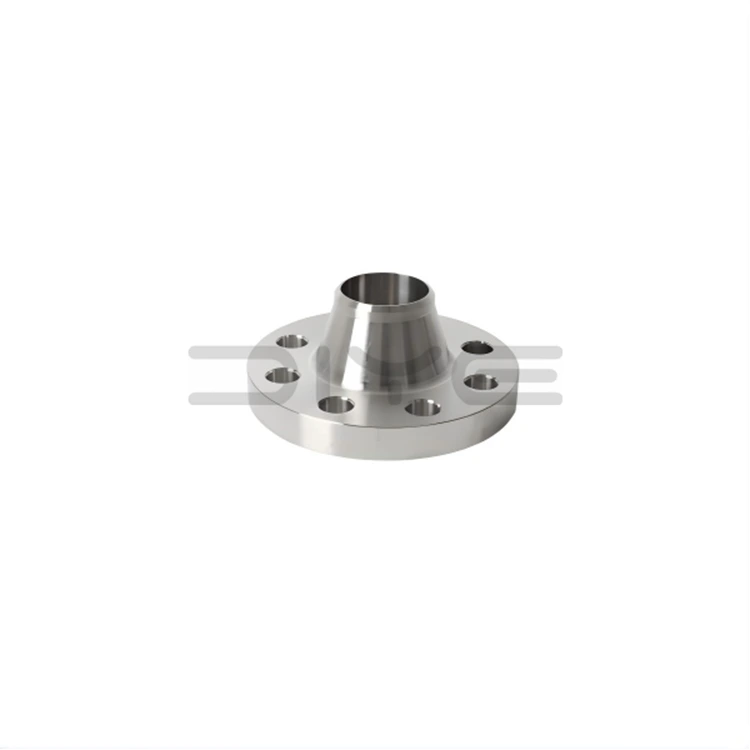

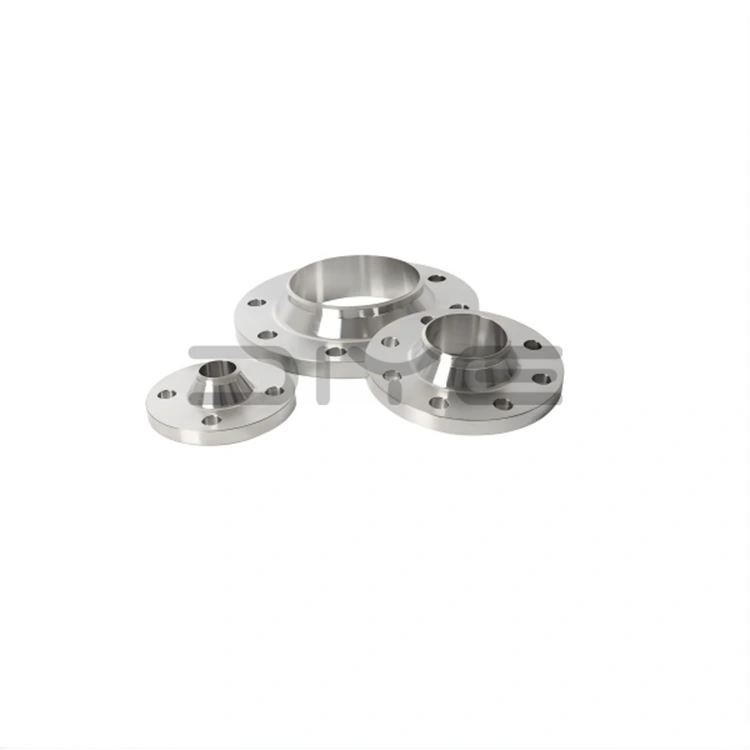

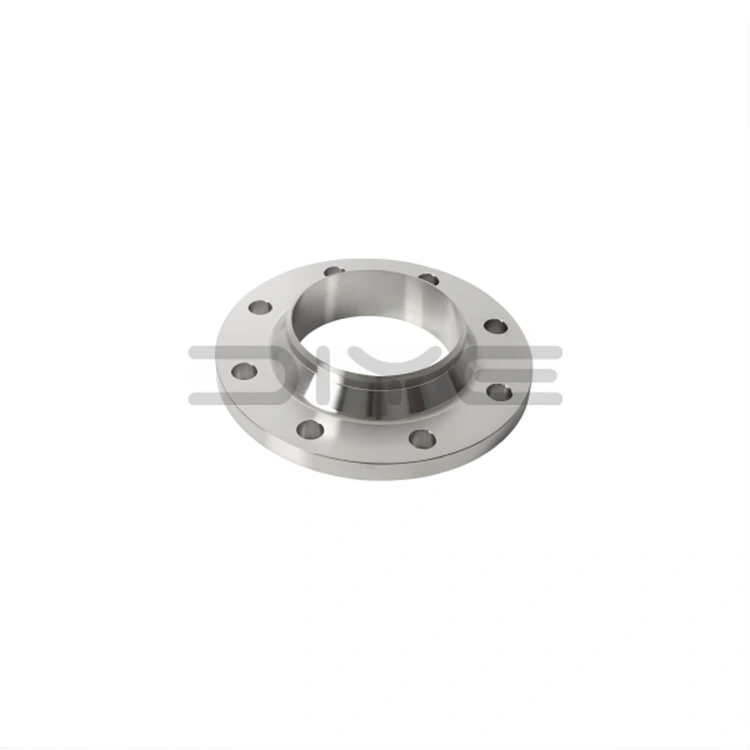

ANSI B16.5 ویلڈ نیک فلینج

ہر DIYE VALVE ANSI B16.5 Weld Neck Flange سخت جانچ سے گزرتا ہے، بشمول جہتی معائنہ، مواد کی تصدیق، الٹراسونک ٹیسٹنگ، اور پریشر ٹیسٹنگ، ANSI B16.5 اور بین الاقوامی معیار کے معیارات کی مکمل تعمیل کو یقینی بنانا۔ ہمارا عمودی طور پر مربوط پیداواری عمل، خام مال سے لے کر تیار شدہ مصنوعات تک، مختلف اہم ایپلی کیشنز میں مسلسل مصنوعات کے معیار، ٹریس ایبلٹی، اور قابل اعتماد کارکردگی کی ضمانت دیتا ہے۔

ڈیزائن اور ساخت

1. معیارات کی تعمیل: ANSI/ASME B16.5 معیارات کے ساتھ مکمل طور پر تعمیل، 150 سے 2500 تک دباؤ کی درجہ بندی اور برائے نام قطر (NPS) 1/2 انچ سے 24 انچ تک، بڑے قطر کے حسب ضرورت ڈیزائن کے لیے معاونت کے ساتھ۔

2. انٹیگرل فورجڈ کنسٹرکشن: ANSI B16.5 ویلڈ نیک فلینجز ہموار ٹرانزیشن آرک کے ساتھ ایک لمبا، ٹیپرڈ، اونچی گردن کے ڈیزائن کو نمایاں کرتا ہے، جو اعلیٰ معیار کے امریکی معیاری مواد سے بنا ہوا ہے، بشمول A105 کاربن سٹیل، F304/F316L سٹینلیس سٹیل، اور الائے سٹیل۔

3. پریسجن سیلنگ سرفیسز: اسٹینڈرڈ ابھرا ہوا چہرہ (RF)، رنگ جوائنٹ چہرہ (RJ)، اور چہرے کی کھردری سطح (MFM) کو CNC مشینی استعمال کرتے ہوئے مشینی کی جاتی ہے تاکہ ایک سخت گسکیٹ فٹ اور رساو سے پاک کارکردگی کو یقینی بنایا جا سکے۔

4. بٹ ویلڈ کنکشن: پائپ لائنوں میں مکمل دخول بٹ ویلڈنگ کے لیے ڈیزائن کیا گیا ہے، جو کہ ہموار تناؤ کی منتقلی کو یقینی بناتا ہے اور مرکز کے نچلے حصے میں تناؤ کے ارتکاز کو ختم کرتا ہے۔

کلیدی فوائد

1. غیر معمولی درجہ حرارت اور دباؤ کی مزاحمت: خاص طور پر شدید تھرمل سائیکلنگ، ہائی پریشر، کمپن، اور تھرمل کریپ کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے، جو کام کرنے والے انتہائی ضروری ماحول کے لیے موزوں ہے۔

2. مستقل طور پر مستحکم سگ ماہی: مضبوط ویلڈڈ جوائنٹ اور درست مشینی سگ ماہی سطحیں ایک مستقل، دیکھ بھال سے پاک مہر فراہم کرتی ہیں، جو خطرناک اور زہریلے میڈیا ماحول کے لیے اہم ہے۔

3. اعلیٰ ساختی سختی: ANSI B16.5 ویلڈ نیک فلینجز اونچی گردن کا ڈیزائن بہترین سختی، اخترتی کے خلاف مزاحمت، اور تھکاوٹ کی مزاحمت فراہم کرتا ہے، جس سے سائیکلک لوڈنگ کے تحت طویل سروس کی زندگی کو یقینی بنایا جاتا ہے۔

4. قابل معائنہ اور قابل اعتماد: مکمل دخول ویلڈ غیر تباہ کن جانچ (NDT) کی اجازت دیتے ہیں، اس بات کو یقینی بناتے ہوئے کہ مصنوعات کا معیار سخت صنعتی معیارات پر پورا اترتا ہے۔

5. جامع تصریحات اور مستحکم سپلائی: اندرون ملک پیداوار کافی انوینٹری، بروقت ترسیل، اور عالمی صارفین کو سستی مصنوعات فراہم کرنے کی صلاحیت کو یقینی بناتی ہے۔

صنعتی ایپلی کیشنز

DIYE VALVE ANSI B16.5 Weld Neck Flanges مندرجہ ذیل کلیدی ایپلی کیشن منظرناموں کے لیے ترجیحی معیاری پروڈکٹ ہیں:

1. تیل اور گیس کی صنعت: پائپ لائنز، ریفائنریز، اور آف شور پلیٹ فارم۔

2. کیمیکل انڈسٹری: ہائی ٹمپریچر، ہائی پریشر، اور سنکنرن میڈیا سسٹم۔

3. پاور جنریشن انڈسٹری: سٹیم پائپ لائنز، بوائلر لوپس، اور پاور پلانٹ کے معاون نظام۔

4. پریشر ویسلز: سٹوریج ٹینک، ری ایکٹر، اور پراسیس کا سامان جو اعلیٰ ترین سالمیت کی ضرورت ہوتی ہے۔

5. ہائی-انٹیگریٹی پائپنگ: آتش گیر، دھماکہ خیز مواد اور انتہائی زہریلے سیالوں کی نقل و حمل کے لیے نظام۔

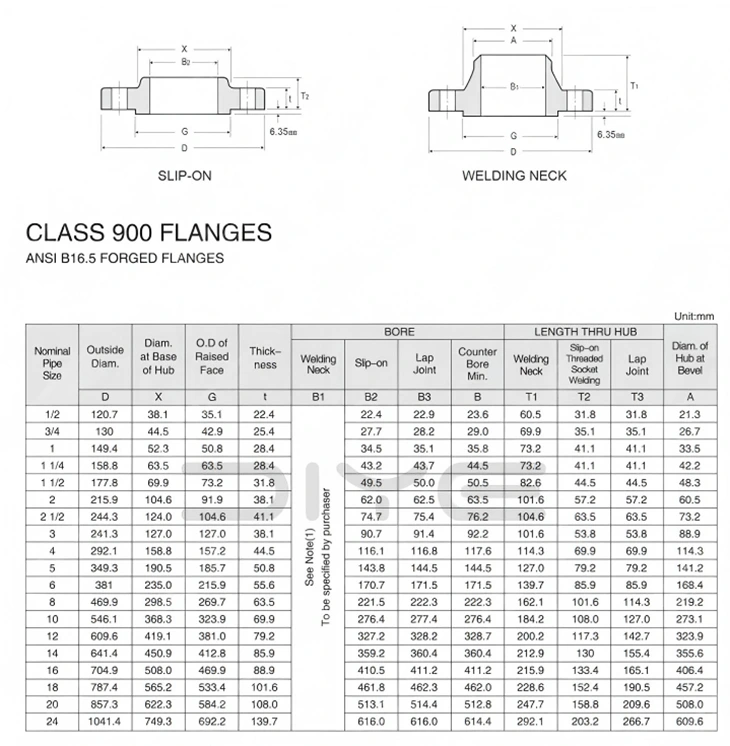

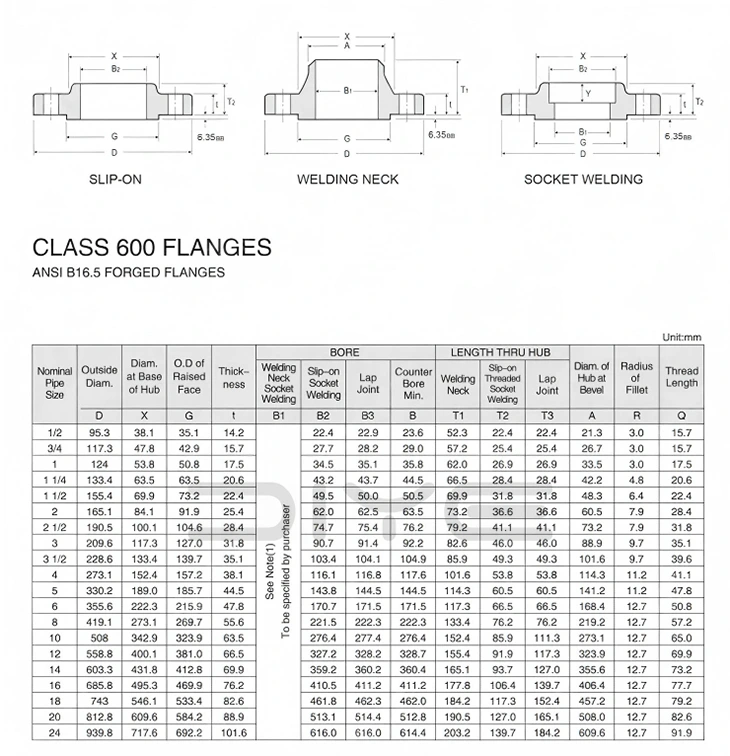

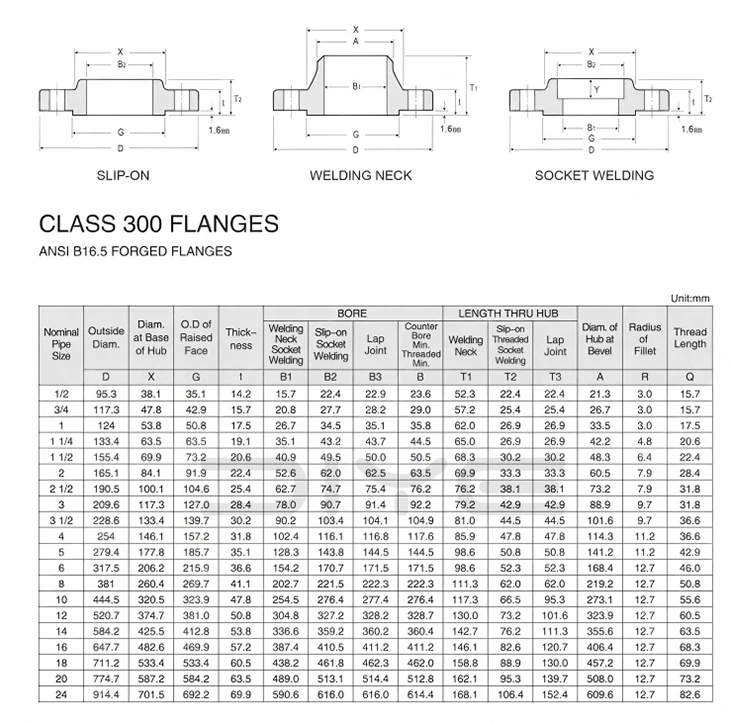

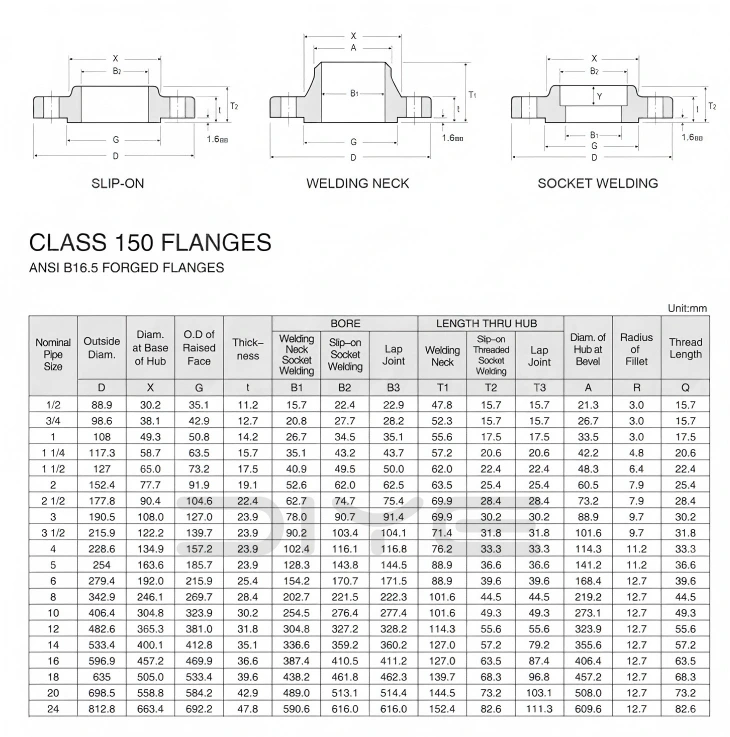

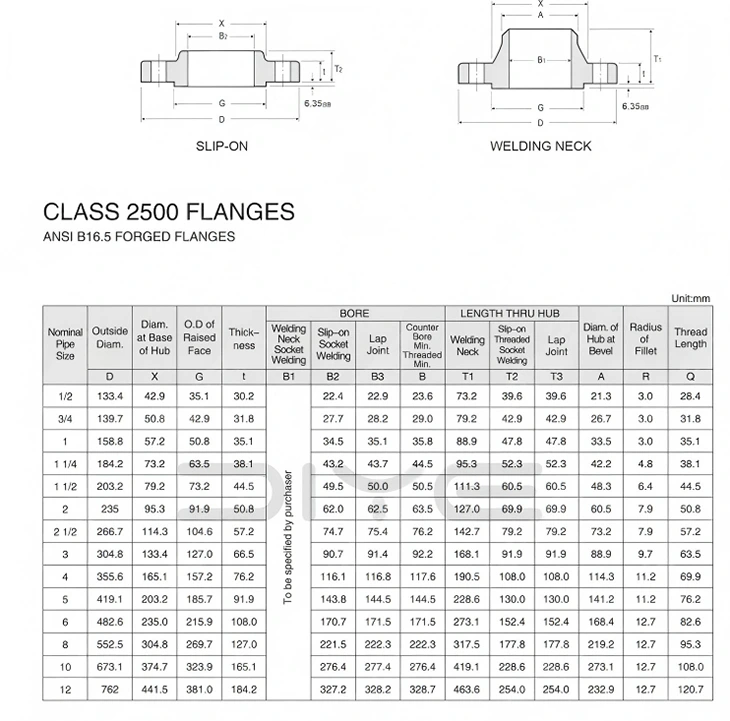

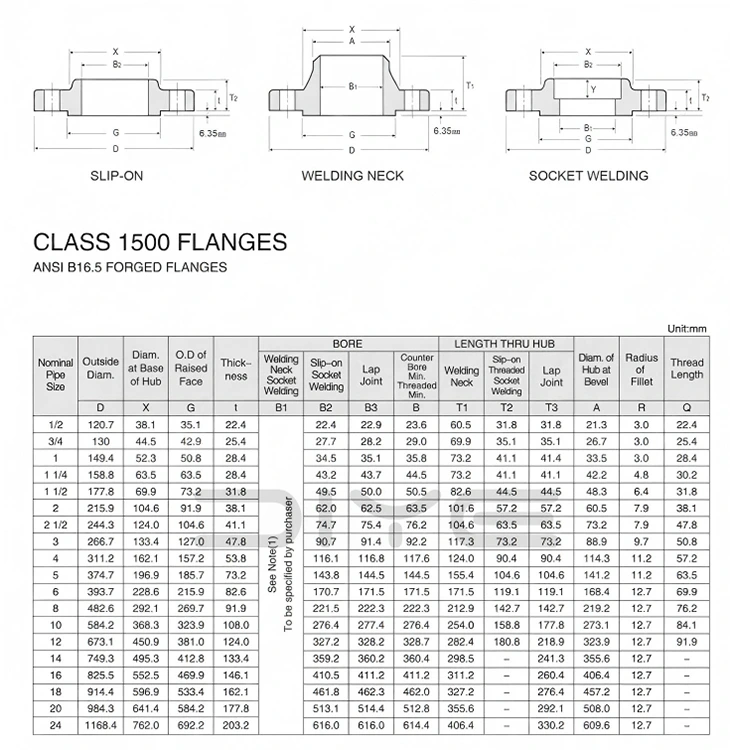

تکنیکی پیرامیٹرز

اکثر پوچھے گئے سوالات

سوال: کیا امریکی معیاری فلینج کلاس اور چینی معیاری PN کو تبدیل کیا جا سکتا ہے؟

A: ان کا براہ راست تبادلہ نہیں کیا جا سکتا۔ کلاس سے مراد امریکی معیاری دباؤ کی درجہ بندی ہے، جو PN برائے نام دباؤ کے نظام سے مختلف ہے۔ بیرونی قطر، بولٹ ہولز، اور سیلنگ سطح کے طول و عرض مماثل نہیں ہیں، اور ان کو ملانا اور جوڑنا سختی سے ممنوع ہے۔

س: امریکی معیاری فلینجز میں این پی ایس کیا ہے؟ یہ ڈی این سے کیسے مطابقت رکھتا ہے؟

A: NPS سے مراد امریکی معیاری برائے نام قطر (انچ) ہے۔ مثال کے طور پر، NPS2 = DN50۔ یہ صرف حوالہ کے لیے ہے۔ انسٹالیشن اور آرڈرنگ کے دوران، NPS + کلاس کی سختی سے پیروی کی جانی چاہیے، اور اکیلے DN پر بھروسہ نہیں کیا جا سکتا۔

سوال: WN اور SO flanges کے درمیان کیا فرق ہے؟

A: WN neck-weld flange: لمبی گردن فورجنگ، مکمل دخول ویلڈنگ، اعلی درجہ حرارت اور ہائی پریشر کے خلاف مزاحم، کمپن کے خلاف مزاحم، مین پائپ لائنوں، پریشر ویسلز، آتش گیر اور دھماکہ خیز میڈیا کے لیے استعمال کیا جاتا ہے۔

SO neckless بٹ ویلڈ فلینج: مختصر گردن پلگ ویلڈنگ، سادہ تنصیب، کم قیمت، صرف درمیانے اور کم دباؤ، عام درجہ حرارت، عام عمل پائپ لائنوں کے لیے موزوں ہے۔

س: امریکی معیاری فلینج کے ساتھ کس قسم کی سٹیل پائپ استعمال کی جانی چاہئے؟

A: کاربن اسٹیل ASTM A106/A53 امریکی معیاری ہموار پائپ استعمال کرتا ہے۔ سٹینلیس سٹیل ASTM A312 سیریز کے پائپ استعمال کرتا ہے۔
